Лаборатория размером с флешку
Attraction DOmini — двухканальный осциллограф и 4-канальный логический анализатор, которые работают от одного USB-кабеля. Измерения, спектр, декодер SPI, UART, I²C и 1-Wire, генератор ШИМ — в приложении для компьютера, смартфона и браузера.
- Каналы
- 2 + 4
- Выборка до
- 20 MSa/s
- Питание
- от USB
Модели
Две версии — одно приложение
DOmini и DOmini PRO выглядят одинаково и работают в одной программе: модель определяется автоматически при подключении.
DOmini
Для учёбы, хобби и отладки микроконтроллеров: осциллограф до 1 MSa/s, логика до 12 MSa/s и совмещённый режим — аналог и цифра на одной оси времени.
- ✓ 10-битный АЦП
- ✓ Совмещённый режим A/B + D1…D4
- ✓ Самописец до 250 kSa/s
DOmini PRO
Для ремонта и разработки: 20 MSa/s, 12-битный АЦП, отдельный диапазон ±5/±20 В на каждый канал и буфер до 100 000 отсчётов.
- ✓ 12-битный АЦП, 20 MSa/s
- ✓ ±5 В / ±20 В на канал
- ✓ Буфер до 100 000 отсчётов
| Параметр | DOmini | DOmini PRO |
|---|---|---|
| АЦП | 10 бит | 12 бит |
| Частота выборки осциллографа | 5 kSa/s … 1 MSa/s | 5 kSa/s … 20 MSa/s |
| Частота выборки логики | 5 kSa/s … 12 MSa/s | 1 kSa/s … 12 MSa/s |
| Диапазон входа | 0…+V или −V…+V на оба канала | ±5 В или ±20 В на каждый канал |
| Буфер кадра | до 10 008 отсчётов | 2 000 … 100 000 отсчётов |
| Самописец (потоковый режим) | до 250 kSa/s | до 100 kSa/s |
| Генератор ШИМ (выход D3) | 3 Гц … 10 МГц | 1 Гц … 10 МГц |
| Совмещённый режим A/B + D1…D4 | есть | — |
Возможности
Осциллограф, анализатор и генератор в одном приборе
Всё, что нужно на столе разработчика электроники, — от формы сигнала до байтов на шине.
Двухканальный осциллограф
Каналы A и B, DC/AC, пробники ×1 / ×10 / ×100. Режимы «Одиночный», «Ждущий», «Авто» и «Самописец».
Логический анализатор
Четыре цифровых входа D1…D4 с подтяжкой и триггером. Частота, период и скважность по каждому каналу.
Декодер протоколов
SPI, UART, I²C и 1-Wire прямо на записи логики: байты в HEX, DEC, BIN или CHAR, ошибки кадра и чётности отмечаются.
Автоизмерения и курсоры
Vmin, Vmax, Vp-p, Vavr, Vrms, частота, период, скважность. Два курсора с ΔX, ΔY и 1/ΔX.
Спектр (БПФ)
Спектр в вольтах или децибелах в реальном времени. Анализ записи — до 262 144 точек.
Триггер и предтриггер
По фронту или спаду канала A или B, внешний — по входу D1. Момент срабатывания совмещается с нулём оси времени.
Генератор ШИМ
Меандр и ШИМ на выходе D3: от единиц герц до 10 МГц, заполнение 0…100 %.
Мастер интерфейсов
Прибор — ведущий SPI, UART, I²C и 1-Wire. Терминал Tx/Rx с повтором по таймеру, выходы D1…D4 с заданным уровнем.
Математика, XY и эталон
Канал F = kA·A ± kB·B, ×, ÷. Режим XY. Эталонная осциллограмма с полосой допуска.
Свои датчики
Формула F = a·U² + b·U + c на канал. Коэффициенты подбираются по точкам методом наименьших квадратов.
Запись и файлы
Кадры и поток самописца — в файл. Открываются записи старого Android- и Windows-приложений. Снимок графиков в PNG.
Демо-режим
Без прибора приложение синтезирует сигналы и проходит тот же путь обработки. Можно изучить всё до покупки.
Приложение DOmini 2.0
Один интерфейс на компьютере, смартфоне и в браузере
Новое кроссплатформенное приложение: жесты и колесо мыши для масштаба, тёмная и светлая тема, настройки в файл и обратно. Скриншоты ниже сняты с настоящего прибора.

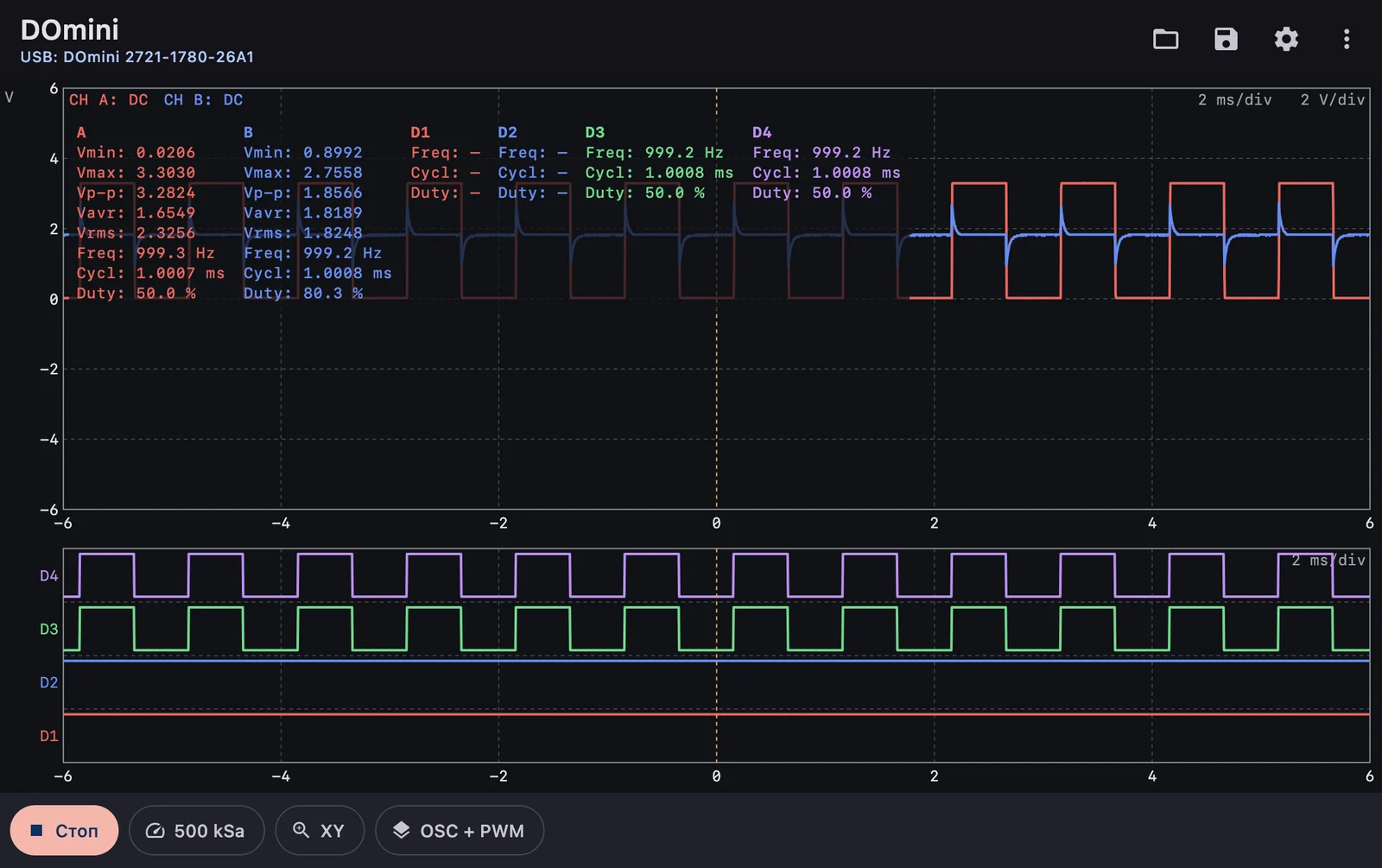

Совмещённый режим
Каналы A и B вместе с логикой D1…D4 на общей оси времени. Автоизмерения по каждому каналу: меандр 999 Гц, скважность 50 %.

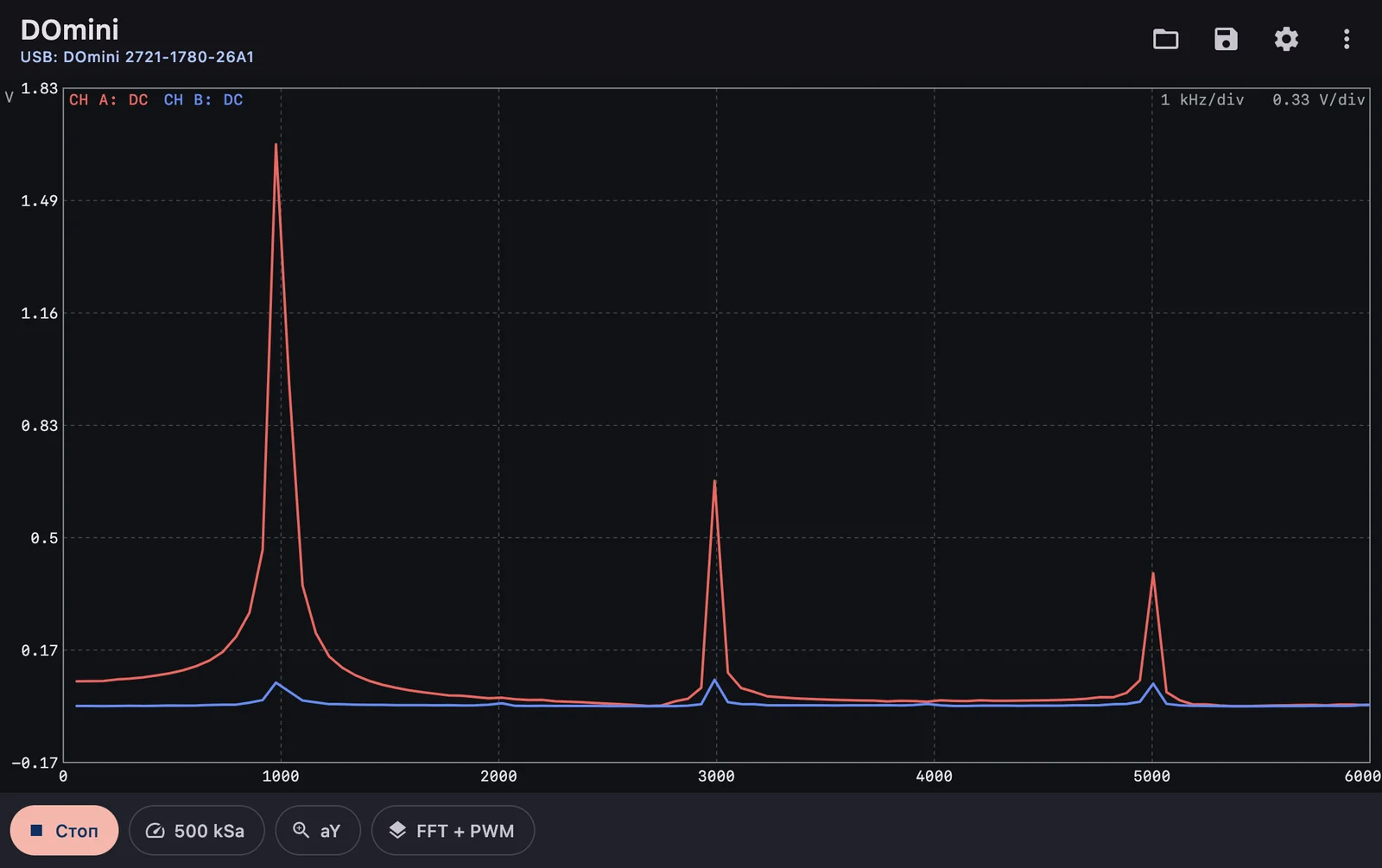

Спектр (БПФ)
Тот же меандр 1 кГц в частотной области — нечётные гармоники на 3 и 5 кГц.
Логический анализатор
Четыре цифровых входа на частоте до 12 MSa/s, триггер и декодер протоколов.
Windows
драйвер WinUSB
macOS
без драйверов
Linux
правило udev
Android
USB OTG
Браузер
Chrome, Edge — WebUSB
iOS
демо и просмотр файлов
Без прибора веб-версия запускается в демо-режиме. Чтобы подключить DOmini, нужен Chrome или Edge.
Модули расширения
Больше, чем осциллограф

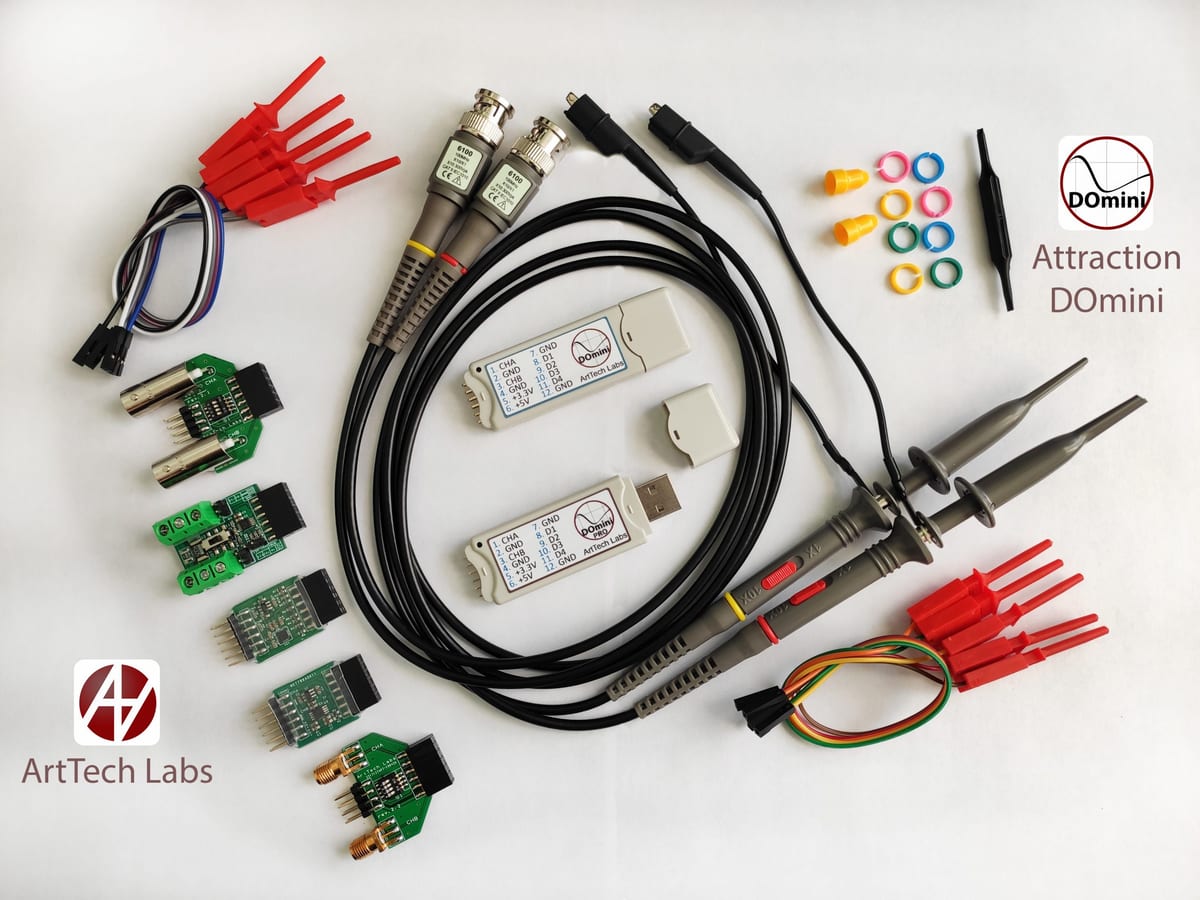

Платы расширения подключаются к разъёму прибора и работают из меню «Модули» приложения: точные АЦП, ЦАП, измерение тока и температуры. У АЦП и INA226 есть спектр, отсчёты пишутся в файл.
Без прибора модули работают в демо-режиме.
АЦП 24 бита MCP3561
Вход CH0 или CH0−CH1, усиление 1…64×, до 35 200 выборок/с, триггер и самописец.
Описание (PDF) →АЦП 16 бит AD7683
Вход 0…3 В, 5…100 kSa/s, кадры с триггером или поток. Только DOmini.
АЦП 22 бита MCP3550
Непрерывный поток около 12 выборок/с для медленных точных измерений. Только DOmini.
Монитор тока INA226
Ток (±80 мА или ±15 А), напряжение шины и мощность — кадрами или самописцем.
Описание (PDF) →Термодатчик DS18B20
Температура лентой по времени по шине 1-Wire, разрешение 9…12 бит, проверка CRC.
Кому подойдёт
Для тех, кто видит сигнал, а не догадывается о нём
Разработка на микроконтроллерах
Проверить тактирование, ШИМ, отклик АЦП и посмотреть, что на самом деле уходит по SPI, UART или I²C.
Ремонт электроники
Питание, пульсации, сигналы датчиков и шины данных — прибор помещается в карман вместе с ноутбуком.
Обучение и лаборатории
Недорогой комплект на каждое рабочее место. Демо-режим позволяет готовиться к занятиям без прибора.
Хобби и мейкеры
Arduino, ESP32, STM32 — осциллограф, логический анализатор и генератор вместо трёх отдельных приборов.
Характеристики
Маленький корпус, полный набор функций
Прибор питается от USB и не требует отдельного блока питания. Цоколёвка разъёма напечатана прямо на корпусе: CHA, CHB, D1…D4, GND, +3,3 В и +5 В.
Точные характеристики конкретной партии и комплектацию уточняйте у нас или в карточке товара на маркетплейсе.
Руководства и описания Установка драйвера, работа с осциллографом, описание программы (PDF) - Аналоговые каналы
- 2 (A, B), связь DC / AC
- Логические каналы
- 4 (D1…D4), подтяжка вверх / вниз
- Пробники
- ×1 / ×10 / ×100 на каждый канал
- Режимы развёртки
- одиночный, ждущий, авто, самописец
- Триггер
- фронт / спад канала A или B, внешний по D1, предтриггер
- Измерения
- Vmin, Vmax, Vp-p, Vavr, Vrms, частота, период, скважность
- Декодер протоколов
- SPI (режимы 0–3), UART, I²C, 1-Wire
- Ведущий интерфейсов
- SPI 8…32 бит, UART, I²C 2…400 кГц, 1-Wire
- Генератор
- ШИМ на выходе D3, до 10 МГц
- Подключение и питание
- один кабель USB
- Приложение
- Windows, macOS, Linux, Android, браузер (WebUSB)
Где купить
Напрямую от производителя
DOmini и DOmini PRO продаются в магазинах ArtTechLabs на маркетплейсах. Для заказа партии для лаборатории или учебного класса напишите нам.
Вопросы и ответы
Часто спрашивают
Чем отличаются DOmini и DOmini PRO?
+
PRO быстрее и точнее: 20 MSa/s против 1 MSa/s, 12-битный АЦП вместо 10-битного, отдельный диапазон ±5/±20 В на каждый канал и буфер до 100 000 отсчётов. Базовая DOmini умеет совмещённый режим — каналы A/B и логика D1…D4 одновременно. Приложение у них общее.
Нужен ли драйвер?
+
На macOS и Android — нет. На Windows на прибор ставится драйвер WinUSB (например, утилитой Zadig) или драйвер DOmini из раздела «Загрузки». На Linux достаточно правила udev для доступа без root.
Работает ли с телефоном?
+
С Android — да, через USB OTG: при подключении прибора приложение открывается само. iOS не даёт приложениям доступа к USB-приборам, поэтому на iPhone и iPad доступны только демо-режим и просмотр файлов.
Можно ли работать прямо в браузере?
+
Да: веб-версия открывается по адресу domini.arttechlabs.ru/app и подключается к прибору по WebUSB — в Chrome, Edge и других браузерах на Chromium. Прибор выбирается кнопкой «Подключить прибор». Safari и Firefox WebUSB не поддерживают, в них работает демо-режим.
Можно ли попробовать без прибора?
+
Да. В приложении есть демо-режим: синтезированные сигналы проходят ту же обработку, что и настоящие. Можно выбрать, какую модель он изображает — DOmini или PRO.
Откроются ли записи из старой программы?
+
Да. Новое приложение читает файлы старого Android-приложения и Windows-программы DOmini — осциллограммы, логику, спектры и XY.
Какие протоколы декодируются?
+
SPI (режимы 0–3), UART (скорость, чётность, стоп-биты), I²C (адрес, R/W, ACK/NACK, повторный START) и 1-Wire. Ошибки кадра и чётности отмечаются на графике.
Как купить?
+
В магазинах ArtTechLabs на Ozon, Яндекс Маркете и Авито — или напишите нам напрямую, особенно если нужна партия для лаборатории.
